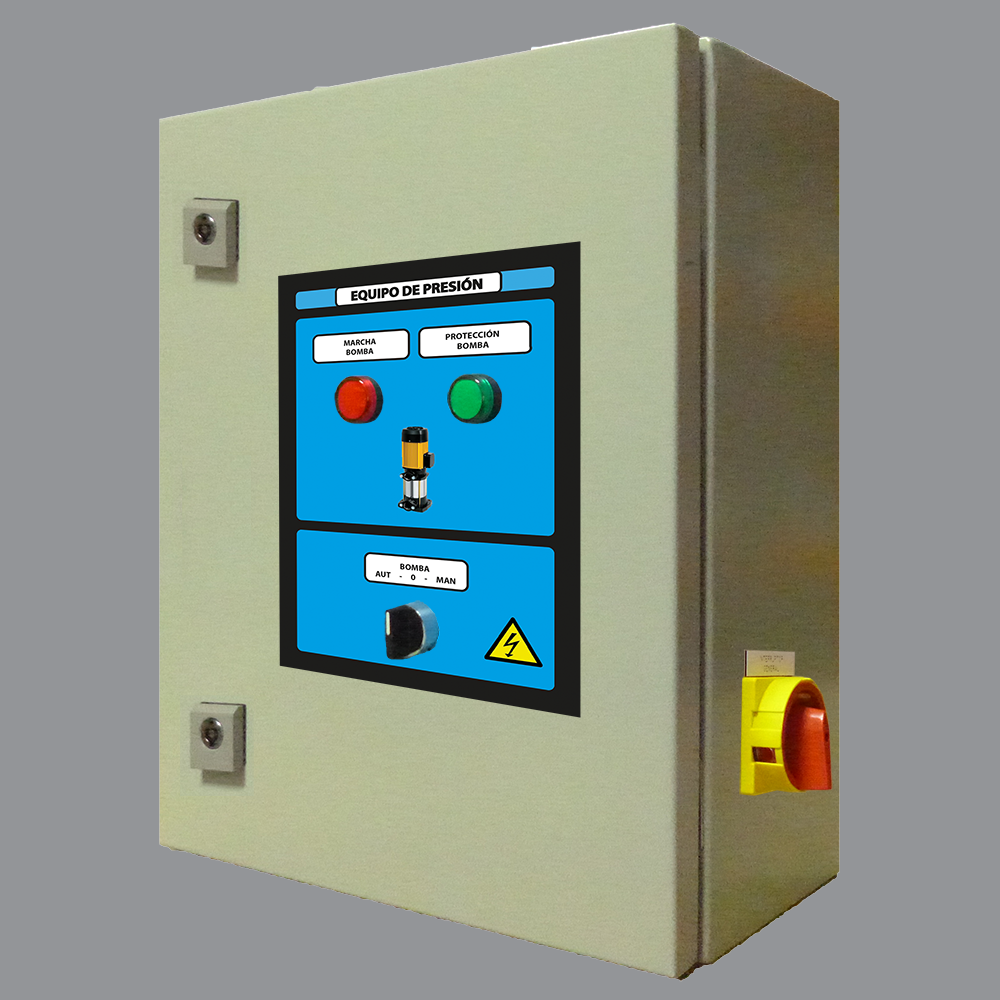

EQUIPOS DE PRESIÓN

CYM - EP/1

Cuadro elétrico para equipo de presión de 1 motobomba

- CYM - EP/1MD. Motobomba monofásica en arranque directo.

- CYM - EP/1TD. Motobomba trifásica en arranque directo.

- CYM - EP/1TE. Motobomba trifásica en arranque estrella - triángulo.

- Armario en poliéter IP - 55, IK - 10.

- Funcionamiento en automático mediante presotato.

Disposición de componentes y cableado sobre modelo preestablecido, obligando con ello a una construcción conducida, sin grados de libertad para la improvisación.


POR REF:


CYM-EP/1MD

Cuadro elétrico para equipo de presión de 1 motobomba.

- Motobomba monofásica en arranque directo.

- Funcionamiento en automático mediante presotato.


COMPONENTES:

1 Armario en poliéter IP - 55, IK - 10.
1 Interruoptor seccionador de corte en carga.
1 Disyuntor magneto térmico regulable.
1 Arrancador directo.
1 Magneto térmico de 2 polos.
2 Pilotos led.
1 Selector (AUT – 0 – MAN).
1 Bornero.
1 Cableado con terminales y numeración.



CYM-EP/1TD

Cuadro elétrico para equipo de presión de 1 motobomba.

- Motobomba trifásica en arranque directo.

- Funcionamiento en automático mediante presotato.


COMPONENTES:

1 Armario en poliéter IP - 55, IK - 10.
1 Interruoptor seccionador de corte en carga.
1 Disyuntor magneto térmico regulable.
1 Arrancador directo.
1 Magneto térmico de 2 polos.
2 Pilotos led.
1 Selector (AUT – 0 – MAN).
1 Bornero.
1 Cableado con terminales y numeración.


CYM-EP/1TE

Cuadro elétrico para equipo de presión de 1 motobomba.

- Motobomba trifásica en arranque estrella - triángulo.

- Funcionamiento en automático mediante presotato.



COMPONENTES:

1 Armario en poliéter IP - 55, IK - 10.
1 Interruoptor seccionador de corte en carga.
1 Disyuntor magneto térmico regulable.
1 Arrancador estrella - triángulo.
1 Magneto térmico de 2 polos.
2 Pilotos led.
1 Selector (AUT – 0 – MAN).
1 Bornero.
1 Cableado con terminales y numeración.

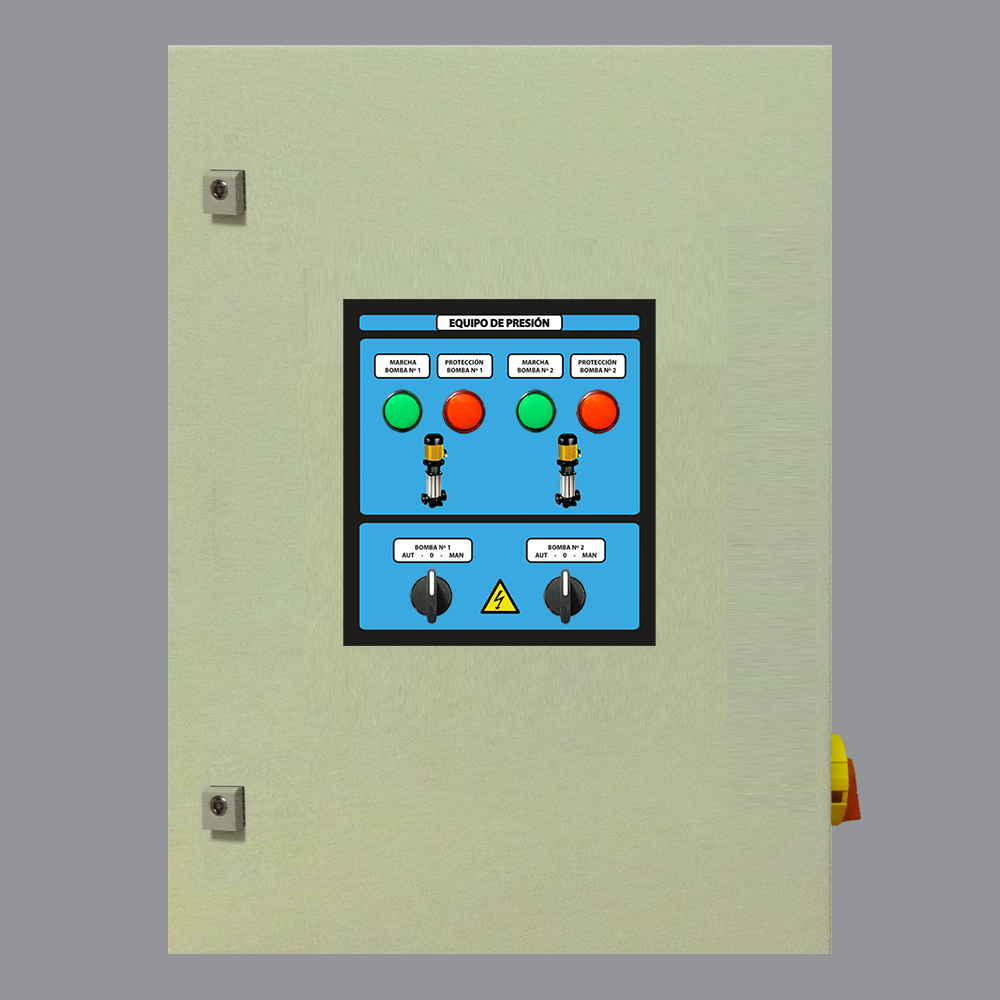

CYM - EP/2

Cuadro elétrico para equipo de presión de 2 motobombas

- CYM - EP/2MD. Motobombas monofásicas en arranque directo.

- CYM - EP/2TD. Motobombas trifásicas en arranque directo.

- CYM - EP/2TE. Motobombas trifásicas en arranque estrella - triángulo.

- Alternancia de motobombas.

- Armario en poliéter IP - 55, IK - 10.

- Funcionamiento en automático mediante presotatos.

Disposición de componentes y cableado sobre modelo preestablecido, obligando con ello a una construcción conducida, sin grados de libertad para la improvisación.


POR REF:


CYM-EP/2MD

Cuadro elétrico para equipo de presión de 2 motobombas.

- Motobombas monofásicas en arranque directo.

- Funcionamiento en automático mediante presotatos.


COMPONENTES:

1 Armario en poliéter IP - 55, IK - 10.
1 Interruoptor seccionador de corte en carga.
2 Disyuntores magneto térmicos regulables.
2 Arrancadores directos.
1 Magneto térmico de 2 polos.
4 Pilotos led.
2 Selectores (AUT – 0 – MAN).
1 Bornero.
1 Cableado con terminales y numeración.



CYM-EP/2TD

Cuadro elétrico para equipo de presión de 2 motobombas.

- Motobombas trifásicas en arranque directo.

- Funcionamiento en automático mediante presotatos.


COMPONENTES:

1 Armario en poliéter IP - 55, IK - 10.
1 Interruoptor seccionador de corte en carga.
2 Disyuntores magneto térmicos regulables.
2 Arrancadores directos.
1 Magneto térmico de 2 polos.
4 Pilotos led.
2 Selector (AUT – 0 – MAN).
1 Bornero.
1 Cableado con terminales y numeración.


CYM-EP/2TE

Cuadro elétrico para equipo de presión de 2 motobombas.

- Motobombas trifásicas en arranque estrella - triángulo.

- Funcionamiento en automático mediante presotatos.



COMPONENTES:

1 Armario en poliéter IP - 55, IK - 10.
1 Interruoptor seccionador de corte en carga.
2 Disyuntores magneto térmicos regulables.
2 Arrancadores estrella - triángulo.
1 Magneto térmico de 2 polos.
4 Pilotos led.
2 Selector (AUT – 0 – MAN).
1 Bornero.
1 Cableado con terminales y numeración.


CYM - CFM/1

Cuadro elétrico para equipo de presión de 1 motobomba trifásica.
Convertidor de frecuencia (Gama media).

- CYM - CFM/1TD. Motobomba trifásica con convertidor de frecuencia.
- Funcionamiento en automático mediante transductor de presión.

- CYM - CFM/1TDP. Motobomba trifásica con convertidor de frecuencia.
- Funcionamiento en automático mediante transductor de presión o presotato.

- Armario metálico IP - 55.

Disposición de componentes y cableado sobre modelo preestablecido, obligando con ello a una construcción conducida, sin grados de libertad para la improvisación.


POR REF:


CYM-CFM/1TD

Cuadro elétrico para equipo de presión de 1 motobomba.

- Motobomba trifásica con convertidor de frecuencia.

- Funcionamiento en automático mediante transductor de presión.


COMPONENTES:

1 Armario metálico IP - 55.
1 Interruoptor seccionador de corte en carga.
1 Portafusible seccionador tripolar.
1 Convertidor de frecuencia.
1 Ventilación forzada.
1 Magneto térmico de 2 polos.
2 Pilotos led.
1 Selector (AUT – 0 – MAN).
1 Transductor de presión 0 - 10 Kbar.
1 Bornero.
1 Cableado con terminales y numeración.



CYM-CFM/1TDP

Cuadro elétrico para equipo de presión de 1 motobomba.

- Motobomba trifásica con convertidor de frecuencia.

- Funcionamiento en automático mediante transductor de presión o presotato.


COMPONENTES:

1 Armario metálico IP - 55.
1 Interruoptor seccionador de corte en carga.
1 Portafusible seccionador tripolar.
1 Convertidor de frecuencia.
1 Disyuntor magneto térmico.
1 Arrancador directo.
1 Ventilación forzada.
1 Magneto térmico de 2 polos.
2 Pilotos led.
1 Selector (AUT – 0 – MAN).
1 Selector (VAR - 0 - PRE).
1 Transductor de presión 0 - 10 Kbar.
1 Bornero.
1 Cableado con terminales y numeración.



CYM - CFM/2

Cuadro elétrico para equipo de presión de 2 motobombas trifásicas.
Convertidor de frecuencia (Gama media).

- CYM - CFM/2TDP1 con 1 convertidor de fecuencia.
Motobomba trifásica Nº1 con convertidor de frecuencia.
Motobomba trifásica Nº2 en arranque directo con presostato.

- CYM - CFM/2TDP2 con 1 convertidor de frecuencia.
Motobomba trifásica Nº1 con convertidor de frecuencia.
Motobomba trifásica Nº2 con convertidor de frecuencia.
Motobomba Nº1 y Nº2 en alternancia.

- Funcionamiento en automático mediante transductor de presión o presotato.

- Armario metálico IP - 55.

Disposición de componentes y cableado sobre modelo preestablecido, obligando con ello a una construcción conducida, sin grados de libertad para la improvisación.


POR REF:


CYM-CFM/2TDP1

Cuadro elétrico para equipo de presión de 2 motobombas.

- Motobomba trifásica Nº1 con convertidor de frecuencia.

- Motobomba trifásica Nº2 en arranque directo con presostato.

- Funcionamiento en automático mediante transductor de presión.


COMPONENTES:

1 Armario metálico IP - 55.
1 Interruoptor seccionador de corte en carga.
1 Portafusible seccionador tripolar.
1 Disyuntor magneto térmico.
1 Convertidor de frecuencia.
1 Arrancador directo.
1 Ventilación forzada.
1 Magneto térmico de 2 polos.
4 Pilotos led.
2 Selectores (AUT – 0 – MAN).
1 Transductor de presión 0 - 10 Kbar.
1 Bornero.
1 Cableado con terminales y numeración.



CYM-CFM/2TDP2

Cuadro elétrico para equipo de presión de 2 motobombas.

- Motobomba trifásica Nº1 con convertidor de frecuencia.

- Motobomba trifásica Nº2 con convertidor de frecuencia.

- Motobomba Nº1 y Nº2 en alternancia.

- Funcionamiento en automático mediante transductor de presión.


COMPONENTES:

1 Armario metálico IP - 55.
1 Interruoptor seccionador de corte en carga.
1 Portafusible seccionador tripolar.
2 Disyuntor magneto térmico.
1 Convertidor de frecuencia.
2 Arrancador directo.
1 Ventilación forzada.
1 Magneto térmico de 2 polos.
4 Pilotos led.
2 Selectores (AUT – 0 – MAN).
1 Selector (VAR - 0 - PRE).
1 Transductor de presión 0 - 10 Kbar.
1 Bornero.
1 Cableado con terminales y numeración.



CYM - CFA/1

Cuadro elétrico para equipo de presión de 1 motobomba trifásica.
Convertidor de frecuencia (Gama alta).

- CYM - CFA/1TDP. Motobomba trifásica con convertidor de frecuencia.
Funcionamiento en automático:
Convertidor de frecuencia mediante transductor de presión.
Arranque directo mediante presostato.

- CYM - CFM/1TEP. Motobomba trifásica con convertidor de frecuencia.
Funcionamiento en automático:
Convertidor de frecuencia mediante transductor de presión.
Arranque estrella - triángulo mediante presostato.

- Armario metálico IP - 55.

Disposición de componentes y cableado sobre modelo preestablecido, obligando con ello a una construcción conducida, sin grados de libertad para la improvisación.


POR REF:


CYM-CFA/1TDP

Cuadro elétrico para equipo de presión de 1 motobomba.

- Funcionamiento en automático mediante transductor de presión o presotato.

Funcionamiento en automático:
Convertidor de frecuencia mediante transductor de presión.
Arranque directo mediante presostato.


COMPONENTES:

1 Armario metálico IP - 55.
1 Interruoptor seccionador de corte en carga.
1 Portafusible seccionador tripolar.
1 Convertidor de frecuencia.
1 Disyuntor magneto térmico.
1 Arrancador directo.
1 Ventilación forzada.
1 Magneto térmico de 2 polos.
2 Pilotos led.
1 Selector (AUT – 0 – MAN).
1 Transductor de presión 0 - 10 Kbar.
1 Bornero.
1 Cableado con terminales y numeración.



CYM-CFA/1TEP

Cuadro elétrico para equipo de presión de 1 motobomba.

- Funcionamiento en automático mediante transductor de presión o presotato.

Funcionamiento en automático:
Convertidor de frecuencia mediante transductor de presión.
Arranque estrella - triángulo mediante presostato.


COMPONENTES:

1 Armario metálico IP - 55.
1 Interruoptor seccionador de corte en carga.
1 Portafusible seccionador tripolar.
1 Convertidor de frecuencia.
1 Disyuntor magneto térmico.
1 Arrancador directo.
1 Ventilación forzada.
1 Magneto térmico de 2 polos.
2 Pilotos led.
1 Selector (AUT – 0 – MAN).
1 Selector (VAR - 0 - PRE).
1 Transductor de presión 0 - 10 Kbar.
1 Bornero.
1 Cableado con terminales y numeración.



CYM - CFA/2

Cuadro elétrico para equipo de presión de 2 motobombas trifásicas.
Convertidor de frecuencia (Gama alta).

- CYM - CFA/2TDP. Motobombas trifásicas con 1 convertidor de frecuencia.
Funcionamiento en automático:
Convertidor de frecuencia mediante transductor de presión.
Arranque directo mediante presostato.
Motobomba Nº1 y Nº2 en alternancia.

- CYM - CFM/2TEP. Motobombas trifásicas con 1 convertidor de frecuencia.
Funcionamiento en automático:
Convertidor de frecuencia mediante transductor de presión.
Arranque estrella - triángulo mediante presostato.
Motobomba Nº1 y Nº2 en alternancia.

- Armario metálico IP - 55.

Disposición de componentes y cableado sobre modelo preestablecido, obligando con ello a una construcción conducida, sin grados de libertad para la improvisación.


POR REF:


CYM-CFA/2TDP

Cuadro elétrico para equipo de presión de 2 motobombas.

- Funcionamiento en automático mediante transductor de presión o presotato.

Funcionamiento en automático:
Convertidor de frecuencia mediante transductor de presión.
Arranque directo mediante presostato.
Motobomba Nº1 y Nº2 en alternancia.


COMPONENTES:

1 Armario metálico IP - 55.
1 Interruoptor seccionador de corte en carga.
1 Portafusible seccionador tripolar.
1 Convertidor de frecuencia.
2 Disyuntor magneto térmico.
2 Arrancador directo.
1 Ventilación forzada.
1 Magneto térmico de 2 polos.
4 Pilotos led.
2 Selector (AUT – 0 – MAN).
1 Selector (VAR - 0 - PRE).
1 Transductor de presión 0 - 10 Kbar.
1 Bornero.
1 Cableado con terminales y numeración.



CYM-CFA/2TEP

Cuadro elétrico para equipo de presión de 2 motobombas.

- Funcionamiento en automático mediante transductor de presión o presotato.

Funcionamiento en automático:
Convertidor de frecuencia mediante transductor de presión.
Arranque estrella - triángulo mediante presostato.
Motobomba Nº1 y Nº2 en alternancia.


COMPONENTES:

1 Armario metálico IP - 55.
1 Interruoptor seccionador de corte en carga.
1 Portafusible seccionador tripolar.
1 Convertidor de frecuencia.
2 Disyuntores magneto térmicos regulables.
2 Arrancadores estrella - triángulo.
1 Ventilación forzada.
1 Magneto térmico de 2 polos.
4 Pilotos led.
2 Selector (AUT – 0 – MAN).
1 Selector (VAR - 0 - PRE).
1 Transductor de presión 0 - 10 Kbar.
1 Bornero.
1 Cableado con terminales y numeración.



CYM - CFA/3

Cuadro elétrico para equipo de presión de 3 motobombas trifásicas.
Convertidor de frecuencia (Gama alta).

- CYM - CFA/3TDP. Motobombas trifásicas con 1 convertidor de frecuencia.
Funcionamiento en automático:
Convertidor de frecuencia mediante transductor de presión.
Arranque directo mediante presostato.
Motobomba Nº1, Nº2 y Nº3 en alternancia.

- CYM - CFM/3TEP. Motobombas trifásicas con 1 convertidor de frecuencia.
Funcionamiento en automático:
Convertidor de frecuencia mediante transductor de presión.
Arranque estrella - triángulo mediante presostato.
Motobomba Nº1, Nº2 y Nº3 en alternancia.

- Armario metálico IP - 55.

Disposición de componentes y cableado sobre modelo preestablecido, obligando con ello a una construcción conducida, sin grados de libertad para la improvisación.


POR REF:


CYM-CFA/3TDP

Cuadro elétrico para equipo de presión de 3 motobombas.

- Funcionamiento en automático mediante transductor de presión o presotato.

Funcionamiento en automático:
Convertidor de frecuencia mediante transductor de presión.
Arranque directo mediante presostato.
Motobomba Nº1, Nº2 y Nº3 en alternancia.


COMPONENTES:

1 Armario metálico IP - 55.
1 Interruoptor seccionador de corte en carga.
1 Portafusible seccionador tripolar.
1 Convertidor de frecuencia.
3 Disyuntor magneto térmico.
3 Arrancador directo.
1 Ventilación forzada.
1 Magneto térmico de 2 polos.
6 Pilotos led.
3 Selector (AUT – 0 – MAN).
1 Selector (VAR - 0 - PRE).
1 Transductor de presión 0 - 10 Kbar.
1 Bornero.
1 Cableado con terminales y numeración.



CYM-CFA/3TEP

Cuadro elétrico para equipo de presión de 3 motobombas.

- Funcionamiento en automático mediante transductor de presión o presotato.

Funcionamiento en automático:
Convertidor de frecuencia mediante transductor de presión.
Arranque estrella - triángulo mediante presostato.
Motobomba Nº1, Nº2 y Nº3 en alternancia.


COMPONENTES:

1 Armario metálico IP - 55.
1 Interruoptor seccionador de corte en carga.
1 Portafusible seccionador tripolar.
1 Convertidor de frecuencia.
3 Disyuntores magneto térmicos regulables.
3 Arrancadores estrella - triángulo.
1 Ventilación forzada.
1 Magneto térmico de 2 polos.
6 Pilotos led.
3 Selector (AUT – 0 – MAN).
1 Selector (VAR - 0 - PRE).
1 Transductor de presión 0 - 10 Kbar.
1 Bornero.
1 Cableado con terminales y numeración.



CYM - AS/1T

Cuadro elétrico para equipo de presión de 1 motobomba trifásica.
Arancador suave.

- Arranque y paro controlado mediante arrancador suave.

- Funcionamiento en automático mediante presotato.

- Armario metálico IP - 55.

Disposición de componentes y cableado sobre modelo preestablecido, obligando con ello a una construcción conducida, sin grados de libertad para la improvisación.



COMPONENTES:

1 Armario metálico IP - 55.
1 Interruoptor seccionador de corte en carga.
1 Arrancador suave.
1 Disyuntor magneto térmico.
1 Arrancador directo.
1 Magneto térmico de 2 polos.
2 Pilotos led.
1 Selector (AUT – 0 – MAN).
1 Bornero.
1 Cableado con terminales y numeración.



CYM - AS/2T

Cuadro elétrico para equipo de presión de 2 motobombas trifásicas.
Arancador suave.

- Arranque y paro controlado mediante arrancador suave.

- Motobombas Nº1 y Nº2 en alternancia.

- Funcionamiento en automático mediante presotato.

- Armario metálico IP - 55.

Disposición de componentes y cableado sobre modelo preestablecido, obligando con ello a una construcción conducida, sin grados de libertad para la improvisación.



COMPONENTES:

1 Armario metálico IP - 55.
1 Interruoptor seccionador de corte en carga.
2 Arrancadores suaves.
2 Disyuntor magneto térmico.
2 Arrancadores directos.
1 Magneto térmico de 2 polos.
4 Pilotos led.
2 Selector (AUT – 0 – MAN).
1 Bornero.
1 Cableado con terminales y numeración.



MAS INFORMACIÓN
